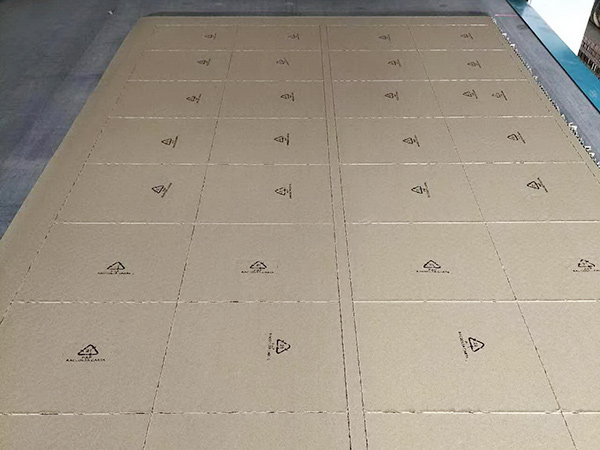

​影响蜂窝纸板成品使用质量的因素分为五大类：原材料、生产工艺、结构规格、使用环境、包装设计与储运操作，覆盖抗压、缓冲、防潮、分层、堆码塌陷所有常见问题。下面小编给大家说明一下：
一、原材料材质（基础，决定极限性能）
蜂窝芯纸
克重：120g 低克重芯抗压差；160–180g 高强芯适合重型堆码。
环压指数：环压低，受压后蜂窝直接压塌，堆码容易下陷。
含水率：原纸含水＞13%，后期烘干不足易分层；含水＜6% 纸板发脆，模切崩边。
耐水性能：普通原纸无施胶，遇潮强度暴跌；防潮款需涂布芯纸。
面纸（上下面板）
克重与环压：200g 以下薄牛卡，表面易凹陷、局部压溃；重型包装必须 280–350g 高环压牛卡。
防水涂层：无涂布面纸雨水、车间潮气快速吸水发软；防水涂布面纸成本高但防潮稳定。
纸质杂质：再生废纸含量高，纸面有砂眼、薄弱点，受力容易破面脱层。
粘合胶水
普通淀粉胶：成本低，但耐水性差，潮湿环境开胶分层；
改性防水淀粉胶：剥离强度高、轻微防潮，工业包装主流；
上胶量过少：芯与面纸粘接不牢，轻微受力就脱层；上胶过量胶水渗透纸面，纸板发软、抗压下降。
二、生产工艺缺陷（出厂自带质量隐患）
蜂窝芯成型工序
拉伸不均匀：局部拉伸过松蜂窝孔径变大，局部过紧挤压变形，整张板抗压不一致；
定点涂胶偏移：胶点错位，芯条粘接面积不足，受力直接撕裂芯层；
芯纸断条：生产拉伸出现断芯，板材内部隐形空洞，承重断崖式下跌。
热压复合工序
热压温度不足 / 时间短：胶水未完全固化，剥离强度不达标，运输颠簸分层；
热压压力不均：板面鼓包、凹凸不平，局部出现空心夹层；
烘干不到位：成品含水率超标，仓库存放几天自行脱胶、发软。
后道裁切模切
刀具钝化：切口蜂窝崩碎，边角受力易破损；
裁切压力过大：板材边缘挤压塌陷，局部抗压大幅降低；
尺寸公差超标：组装箱体、托盘缝隙大，受力分散不均。
成品熟化存放
刚下线热板直接打包，内部水汽无法散出，密闭包装内受潮分层；需通风熟化 24 小时以上。
三、结构规格设计（选型错误直接达不到使用效果）
纸板厚度
轻型小件用 5–10mm；重型堆码、设备垫板至少 15mm 以上；厚度不足极易堆码塌陷。
蜂窝孔径大小
6–10mm 小孔：芯壁多、抗压强，精密仪器、重载托盘专用；
16–20mm 大孔：轻量化低成本，只适合轻载展示板，承重差。
夹层结构层数
单层蜂窝侧向抗弯差；超长承重件需双层复合蜂窝板提升抗弯折能力。
是否加加强层
重物受力点不加牛皮加强条，局部压强集中，直接压穿面板、压塌蜂窝。
四、仓储、运输使用环境（现场最容易忽略）
湿度与水分（头号杀手）
潮湿仓库、梅雨季、冷链、海边高盐雾环境：普通蜂窝纸板吸水，强度下降 50% 以上，堆码直接塌箱；
地面无防潮托盘，纸板直接接触地面返潮，底部整片发软分层。
环境温度
高温密闭仓库加速胶水水解，降低剥离强度；低温干燥环境纸板变脆，抗冲击缓冲变差。
紫外线暴晒
长期露天堆放，面纸老化变脆，轻微磕碰就开裂破损。
化学腐蚀环境
车间酸碱雾气、油污附着纸面，破坏纸张纤维与胶层，降低使用寿命。
五、储运、装载、包装操作因素
堆码方式
单点集中重压：货物尖角直接压在一小块蜂窝上，局部压溃；
超高堆码，底层纸板长期受压蠕变，持续下陷；
上下货物错位堆叠，受力偏心，侧向弯折破损。
吊装、搬运受力
无护角直接叉车叉运、吊带勒压，边缘蜂窝挤压碎裂；缺少纸护角保护边角极易磕碰破损。
缓冲使用场景
蜂窝只适合垂直抗压，侧向、横向抗冲击弱；没有搭配瓦楞护角、泡沫缓冲，运输颠簸出现断裂。
箱体开孔、开槽破坏结构
箱体大面积开窗、开槽会切断面纸连续受力层，整体抗压、抗弯大幅下降。
外力尖锐划伤
金属边角、毛刺划破表面牛卡，水分快速渗入蜂窝内部，加速失效。
六、辅助配套设计影响效果
不配套蜂窝纸护角：箱体四角受力最弱，运输撞击直接崩角；
无防潮 PE 膜包裹：潮湿环境快速吸水；
托盘承重不足，蜂窝板悬空受力，中间弯折塌陷。
